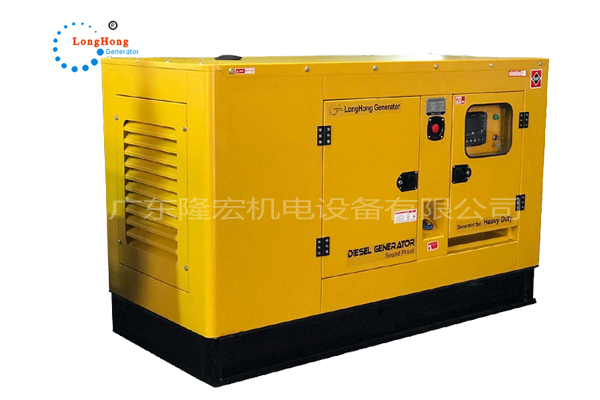

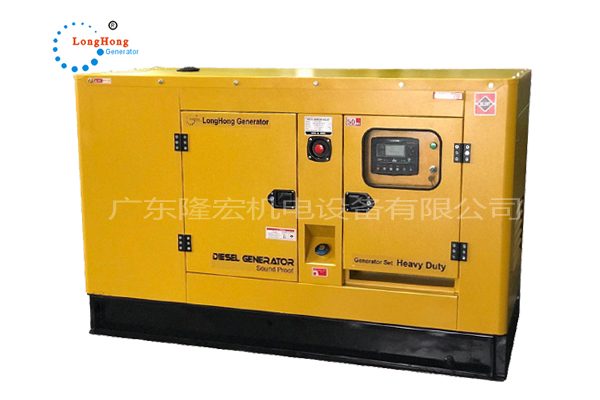

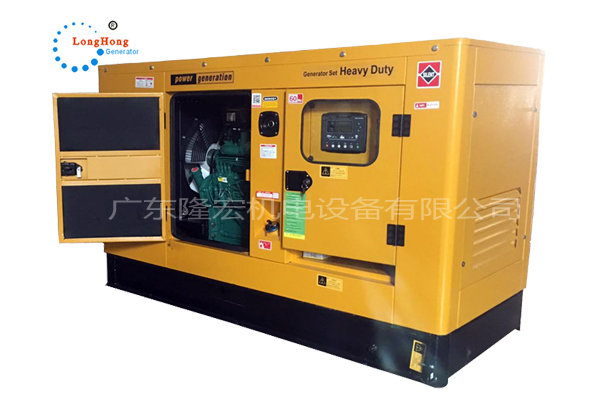

50KW潍柴发电机组 62.5KVA潍柴动力静音柴油发电机 国三动力 佛山发电机 50HZ

发布时间:2020-01-01阅读数:32
  • 50KW潍柴发电机组 62.5KVA潍柴动力静音柴油发电机 国三动力 佛山发电机 50HZ
  • 50KW潍柴发电机组 62.5KVA潍柴动力静音柴油发电机 国三动力 佛山发电机 50HZ
  • 50KW潍柴发电机组 62.5KVA潍柴动力静音柴油发电机 国三动力 佛山发电机 50HZ
  • 50KW潍柴发电机组 62.5KVA潍柴动力静音柴油发电机 国三动力 佛山发电机 50HZ
  • 50KW潍柴发电机组 62.5KVA潍柴动力静音柴油发电机 国三动力 佛山发电机 50HZ
产品介绍



    潍柴动力是中国最早研制生产配套发电机组用的发动机企业,至今已有60多年的的生产历史,主要生产

陆用和船用发电机组,有柴油型机组和燃气型机组。潍柴发电设备有限公司是中小型发电机组国家定点生产

企业,是中国电器工业协会内燃发电设备分会的副理事长单位。公司以领先的技术、严谨的管理体系和健全

的服务网络不断为用户提供全方位的安全、高效、完备的电力解决方案,潍柴动力在原柴油机基础上吸收德国

先进技术而自行研发开发设计的,通过对燃油系统、进排水气系统,冷却系统等优化改进,达到发电机组的

特殊要求,具有更高的可靠性和更好配套适应性,现已成为固定电站备用电源,高频航空电站、特种电源等

发电机组理想配套动力,潍柴集团在国内同行业率先通过GJB9001B、ISO9001和ISO/TS16949质量管理体系

认证,在全国建立了由5600余家特约维修服务中心组成的服务网络,在海外建有340余家维修服务站,产品远

销俄罗斯、柬埔寨、伊朗、沙特、越南、印尼、巴西等150多个国家和地区。

  潍柴动力发电机组功率范围10~8700kW,机组使用潍柴集团自主研发生产的发动机,配置知名品牌发电

机及控制器。发动机产品系列包括潍柴锐动力WP2.3系列、WP4.1系列, WP4/WP6系列、WP10系列、WP1

2系列、WP13系列、160系列、170系列、博杜安系列、6M系列、12M系列、MAN系列等,使用这些发动机

与引进技术生产的国内外知名的品牌发电机等相配套,生产国内技术领先的发电机组。


★震动小、噪声低、排放达到欧洲标准,引领国家环保要求;

★功率强劲,可靠性高,能在1小时内输出额定功率110%超负载功率;

★产品质量全面达到或超过国家有关标准;

★12个月或1000小时的三包期;

★潍柴集团在国内同行业率先通过GJB9001B、ISO9001和ISO/TS16949质量管理体系认证,在全国建立了由

5600余家特约维修服务中心组成的服务网络,在海外建有340余家维修服务站


一、静音柴油发电机组性能简介:


  (广东隆宏机电)LHGFS系列静音(低噪音)柴油发电机“隆宏企业”“LONGHONG”静音箱是我厂消化、吸

收国外名牌静音(低噪音)柜先进技术而自行设计开发的新型产品。由我厂研制的具有当代国际水平的同步发电

机与国内外知品牌柴油机同轴联接而成,并已批量投放市场。


  静音发电机广泛应用于:房地产、酒店、工厂、邮电通讯、宾馆大厦、娱乐场所、医院、商场、工矿企业、

生活区等对环境噪声要求严格的场所,作为常用或备用电源。


LHGFS系列柴油发电机静音箱结构:

*整机体积小、重量轻、结构紧凑、造型新颖美观;

*隔声罩造型美观、拆装简单,机组操作方便;

*多层屏蔽阻抗错配式隔声罩;

*高效降噪型多路进排气,进排风通道,保证机组充足的动力性能。

*良好的通风系统及防止热辐射措施确保机组始终工作于适宜的环境温度;

*专用降噪消声材料的采用,极大程度地抑制机械噪声;

*高效减震措施确保柴油发电机组的平稳运行;

*消声外壳适当位置专设观察窗和紧急停机按钮,方便了使用操作和观察机组运行状态;

*自动电压调节器,性能优良,运行可靠;

*超大容量机座燃油箱,可供连续负载运行10小时;

*噪音降至68dB(a)~75dB(a)之间(距声源7m处测);

*特设快速开启盖板,维护保养方便。

*静音型柴油发电机组直喷式燃烧室燃烧效率高,噪声低。


  此静音型柴油发电机组具有超强的降澡音功能,该发电机组广泛应用与医院,学校等多个行业,采用一

体化设计,完全独立的配置,可满足任何情况下的用电要求。


LHGFS系列柴油发电机静音箱性能:

*噪声(距离机组7m处):≤75dB(A)

*稳态电压调整率:≤±1%

*瞬态电压调整率:+20%;-15%

*稳态频率调整率:≤5%

*瞬态频率调整率:≤±10%

*空载电压整定范围:≥(96-105)%Un


LHGFS系列柴油发电机静音箱技术参数:

*额定电压:230V/400V (也可定制不同国家电压)

*额定转速:1500r/min

*额定频率:50HZ

*额定功率因素:0.8(滞后)

*底座燃油箱容量:可供应机组连续负责运行10小时

30KW 8-1.jpg

二、潍柴动力柴油发电机组技术参数:


50KW(62.5KVA)潍柴动力静音(低噪音)T3柴油发电机组技术参数 WP2.3ND66E310
发电机组参数(Generator   parameters):
发电机组制造商:
Turbine manufacturer:
广东隆宏机电设备有限公司
Guangdong LongHong Electrical Equipment Co., Ltd.
发电机组型号:
Generator set model:
LHGFS-50
机组额定功率:
Rated power unit:
50KW
机组额定容量:
Rated capacity:
62.5KVA
机组额定电流:
Rated current
90A
机组额定电压:
Rated voltage:
400V/230V(可生产不同的电压)
400V/230V ( Can produce different voltage)
额定频率:
Rated frequency:
50Hz
额定转速:
Rated speed:
1500rpm
功率因素:
Power factor:
0.8 滞后
0.8 lagging
燃油消耗率:
The rate of fuel consumption:
≤205g/kW·h
调试方式:
Debug mode:
高压共轨,电喷
High pressure common rail, efi
机组尺寸:
The unit size:
1900×760×1200(mm)
机组重量:
Rated power unit:
800KG
发动机参数(Theengineparameters):
发动机品牌:
Enginebrand:
潍柴动力/潍柴动力股份有限公司
weichaipower / Weichai Power Co Ltd
发动机型号:
Enginemodel:
WP2.3ND66E310
发动机功率:
Thepoweroftheengine:
66KW
气缸型式:
Cylindertype
4缸L列、4冲程
4 cylinder, 4 stroke L
缸径*行程:
Bore*stroke:
89×92(mm)
吸气方式:
Aspiration
涡轮增压带中冷
A turbocharged inter-cooled
调试方式:
Debugmode
高压共轨,电喷
High pressure common rail, efi
额定转速
Ratedspeed
1500rpm
燃油消耗率:
Fuelconsumptionrate:
≤205g/kW·h
排量:
Displacement:
2.3L
冷却方式:
Coolingmode
强制水冷
Forced water cooling
调试稳定性:
Debuggingstability
≤5%
启动方式:
Startup mode:
DC24V
发电机参数(Electric   machine parameters):
发电机品牌:
Generator brand:
隆宏发电机/广东佛山
LongHong generator / guangdong Foshan
发电机型号:
Generator model:
HTW-50
额定功率:
Rated power
50KW
额定电压:
Rated voltage:
400V/230V
额定电流:
Rated current:
90A
额定频率:
Rated frequency:
50Hz
额定转速:
Rated speed:
1500rpm
励磁方式:
Excitation mode:
无刷自励
Brushless self excitation
电压调整范围:
Voltage regulation range
≥5%
电压波动范围:
Voltage fluctuation range:
≤±5%
绝缘等级:
Insulation grade:
H
防护等级:
Protection level:
IP21
机组电气性能:
稳定电压调整率≤2.5%
瞬态电压调整率≤(-15~+20)%
电压稳定时间≤1S
电压波动率≤0.5%
稳态频率调整率≤10%
瞬态频率调整率≤(-7~+10)%
频率恢复时间≤3S
发电机组标准配置如下:
1、 工业用水冷柴油发动机;
2、 单轴承防滴式发电机,IP21防护,绝缘等级H;
3、 40℃环境温度散热器,双层散热;
4、 郑州众智控制系统6110K
5、 随机资料:发电机、发动机、机组(使用说明书、技术手册、三包手册)
6、 标准空气过滤器;消声器
7、 钢制底座带防震垫;
8、 出线开关;
8、 空气开关柜(手动);(可以提供ATS自动开关柜)
10、 电启动;
11、 蓄电池;1个
备注:
    1、机组均采用整体式结构,所有部件均稳固的安装在结实的底座槽钢之上。
    2、确保无漏油,漏水等不良现象。
    3、直喷式发电机组在海拔小于1000米,无需修正功率;1000—3000米之间,每上升500米修正4%,3000—5000米之间,每上升500米,修正6%。
另选配置:
电瓶浮充电器ATS自动负载转换屏
防雨型机组(箱柜)静音型机组(箱柜)
自保护、自启动机组控制屏带“三遥”功能机组控制屏
移动拖车型电站(箱柜拖车)静音型移动电站(箱柜拖车)
机油、柴油、水套、防冷凝加热器分体式日用燃油箱、一体式底座燃油箱

三、广东隆宏机电设备有限公司简介:


        广东隆宏机电设备有限公司2018年至今已授权为潍柴动力OEM能源配套工厂

     广东隆宏机电设备有限公司-----佛山发电机组工厂座落于广东省佛山市顺德区陈村镇庄头岗北工业区中路2号

之一,佛山静音发电机工厂至今有着多年的生产经验、生产:发电机、静音发电机、柴油发电机组、出口型静音

柴油发电机组、遵循“以质量求生存、重信誉求发展”的宗旨,着重于新产品推广.为客户提供解决静音发电机方

案服务。

  公司建于2010年,公司主要制造发电机组、销售发电机、发电机组,柴油发电机,柴油发电机组、潍柴静音

柴油发电机组功率为15KW-3000KW、潍柴全自动化(ATS)发电机组为10-1500KW、静音型发电机组为10-2000

KW、移动型发电机组为10-500KW、潍柴动力发动机配套的发电机品牌有:斯坦福、马拉松、英格、互泰(HU

TAI)、隆宏LONGHONG。

  广东隆宏机电设备有限公司生产的“隆宏企业”系列全自动化柴油发电机组,采用的配置,可满足以下的用

电要求,实现意义上的应急供电。在国内外发电机组行业具有独特的品牌优势,多年来,我们始终坚持产品质量

的标准和严格要求,按照价实求生存、质量求发展的企业原则,重合同、守信用、讲诚信,结合先进的工艺技术

和测试手段,求精求益求质量,赢得了许多的回头客,深得各界的信赖和支持。隆宏发电机以诚信为本促发展,

以信誉为基,求真务实办实业、精益求精抓质量,并广泛受到好评。

四、隆宏发电机技术及性能:


发电机技术性能

HTW系列发电机 为无刷交流 同步发电机,符合国家相关标准和国际标准。

机器特性:

1、钢结构机座

2、 所有路用和船用发电机防护等级标准型为 IP21,IP22 , IP23 作为可选防护等级,能防止为垂直方向呈

      60 度以内的水滴入机内而造成损坏,但是额定功率下降 5%

3、 单支点发电机采用多规格盘片式联轴器,容易与各种发动机飞轮连接

4、 采用密封的滚珠轴承,无需添加润滑脂

发电机电气特性

1、绝缘等级 H

2、所有的发电机定子绕组是 2/3 节距绕制,有效地消除电压的三次谐波

3、稳定电压调整率为± 0.5%

4、励磁定子装有永磁体,发电机不会失磁,总能建压

发电机类别

  发电机的形式很多,但其工作原理都基于电磁感应定律和电磁力定律。因此,其构造的一般原则是:用适

       当的导磁和导电材料构成互相进行电磁感应的磁路和电路,以产生电磁功率,达到能量转换的目的。

  发电机的分类可归纳如下:直流发电机、交流发电机、同步发电机、异步发电机(很少采用)

  交流发电机还可分为单相发电机与三相发电机。

结构与工作原理

  发电机通常由定子、转子、端盖.电刷.机座及轴承等部件构成。

  定子由机座.定子铁芯、线包绕组、以及固定这些部分的其他结构件组成。

  转子由转子铁芯、转子磁极(有磁扼.磁极绕组)、滑环、(又称铜环.集电环)、风扇及转轴等部件组成。

  通过轴承、机座及端盖将发电机的定子,转子连接组装起来,使转子能在定子中旋转,通过滑环通入一定

      励磁电流,使转子成为一个旋转磁场,定子线圈做切割磁力线 的运动,从而产生感应电势,通过接线端子

      引出,接在回路中,便产生了电流。由于电刷与转子相连处有断路处,使转子按一定方向转动,产生交变

     电流所以家庭电 路等电路中是交变电流,简称交流电。我国电网输出电流的频率是50赫兹也可生产60赫兹。


五、控制器性能及作用:



标准配置:LONGHONG6110K数显控制器(也可选6120K全自动启动控制器)

可选配置:LONGHONG6110K远程控制模块

LONGHONG系列发电机组控制器 集成了数字化、智能化、网络化技术,用于单台柴油发电机组自动化及监

控系统,实现发电机组的自动开机/停机、数据测量、报警保护及“三遥”功能。控制器采用大屏幕液晶(LCD)

显示,中英文可选界面操作,操作简单,运行可靠。

性能及特点

1、以微处理器为核心,大屏幕LCD带背光、可选中英文显示,轻触按钮操作;

2、精确测量和显示功能:对柴油发电机组及市电的电参量及水温、油压、油位等实时监测;

3、控制保护功能:实现柴油发电机组自动开机/停机、负荷切换及报警保护功能;

4、参数设置功能:允许用户对其参数进行更改设定,同时记忆在内部FLASH存储器内,在系统掉电时不会丢失;

5、多种温度、压力、油位传感器可直接使用,并可自定义参数;

6、具有实时日历、时钟及运行时间累积功能;

7、发电机组累积输出电能显示;

8、多种起动成功条件可供选择;

9、内置速度/频率检测环节,可精确地判断起动成功、额定运行、超速状态;

10、供电电源范围宽(8-35)VDC,能适应不同的起动电池电压环境;

11、所有参数均采用数字化调整,摒弃了常规电位器的模拟调整方法,提高了整机的可靠性和稳定性;

12、模块化结构设计,可插拔式接线端子,嵌入式安装方式,结构紧凑,安装方便。

13、LH6310RM远程模块和本地模块通讯连接。控制及操作一致。(远程模块安装客户自己配制安装)

六、LONGHONG全自动转换系统功能与操作:


标准配置:智能控制器6120U自动启动

全自动操作方式:将模块设置在“自动”位置,发电机组进入准启动状态,在自动状态下,通过外开关信号,

对市电状态自动长期检测、判别。一旦市电有故障、失电时,即刻进入自动启动柴油发电机组、正常30秒自

动ATS开关切换使用(切换时间可以客户要求设置15-30秒)。当市电恢复正常来电时,柴油发电机控制器检

测到信号、将会自动切换到市电分闸、柴油机降速延时3分钟,自动停机,并自动进入下一个自动启动的准备

状态。

全自动控制器性能:发电机组自动启动、自动投网、自动退网、自动停机、故障自动跳闸、停机、报警。


七、LONGHONG系列多台发电机并机使用:


八、LONGHONG系列发电机组使用485端口云服务远程监控:




   发电机组远程监控控制器适用于远程监控单台或多台9510发电机组控制器,可实现发电机组的自动开机/

停机、数据测量、报警显示及“三遥”功能。控制器采用大屏幕液晶(LCD)人机界面显示,多级别操作权限,

触摸屏操作简单,运行可靠。

  控制器基于高端微处理器设计,通过RS232(配RS232转RS485模块)和RS485接口与9510发电机组控制

器进行通信,发电机组的参数可通过通讯接口直接读出并在控制器上显示。

性能和特点

1. 远程监控单台或最大6台9510发电机组控制器;

2. 以高端ARM微处理器为核心,大屏幕LCD带背光、人机界面显示,触摸屏操作;

3. 实时显示9510控制器检测的发电机组的各个参量及报警信息;

4. 人机界面监控9510发电机组控制器详细参数并且可控制9510的按键操作;

5. 具有操作权限设置,防止非专业人士误操作致使发电机组异常操作,引起不必要的事故;

6. 高精度时间显示,技术员或工程师级别可以设置当前系统时间;

7. 模块化结构设计,阻燃ABS塑料外壳,可插拔式接线端子,嵌入式安装方式,结构紧凑,安装方便。


十、LONGHONG发电机组保养:

1、每天开机前检查。

2、发动机曲轴箱机油耗量。

3、冷却液面:散热器和中冷器芯电有无阻塞现象。

4、空气滤清器是否被阻塞。

5、每50小时检查。

6、蓄电池及液面:排除漏水,漏燃油,漏机油现象。

7、每250-300小时:更换发动机机油,更换机油滤清器和旁道机油滤清器,更换燃油滤清器,需要时

     排放燃油箱油污,张紧三角胶带。

8、检查散热器和风冷式中冷器的芯电是否堵塞,是否需要清洁,检查空气管道及其软管接头应没有坏

     件并生新拧紧卡箍 ,检查增器的机油进回油处应无渗漏。

9、每1200小时,请专业人员检查和调整气门间隙,检查调整前在发动机停车及冷态下进行,每2400小

     时,请专业人员折卸和检查调整喷油器,由专业人员检查增压器的工作状态,并对发动机及发电机

     件进行常规检查,每6个月,更换冷却液过滤器,每年,清洗冷却器,更换冷却液。

十一、LONGHONG技术支持:

△提供新机检查调试服务(省内免费)

△提供一般性操作及日常使用保养现场培训服务(省内免费)

△提供机房设计及机组安装施工服务,(根据客户对机组安装标准的要求进行)

△提供噪声及排放治理工程服务。(达到环保部门的要求,需另签工程合同)

机组经过负载试验,动态试验和各种保护报警性能测试,符合GB2820-90标准规定的要求,机组使用质

保期为:壹年或1000小时(以先达为准),详见生产商随机保修卡。

十二、LONGHONG售后服务:

1、三包服务范围:凡属一切机器制造缺陷所造成机械运行故障的均属三包服务范围。

2、三包服务期限:产品出厂12个月或实际累计使用1000小时,以先到期为准。三包期后,我司将对用

     户进行终身跟踪有偿服务。

3、人为操作不当损坏不在免费三包期内。

十三、LONGHONG柴油发电机组订货中途签订合同:


十四、郑重声明:

外型尺寸与机组重量以实物为准(图片为同品牌产品代替).

a表格内数据仅供参考;

b因原制造厂家或本公司需更改以上资料,恕不另行通知。

c.以上规格机组均为50HZ、1500r/min、230V/400V  220V/380V、功率因数0.8、三相四线制;如需有其它要

  求,请与公司协商另外提供参数;
